石料滚筒筛

发布日期:2021-01-25 08:20

产品介绍:

石料滚筒筛常用于粉状物料的分级,筛滤效果好,筛孔不易堵塞,运行平稳,噪声较低,结构简单,维修方便,筛分筒可封闭,易于密闭收尘,整机可靠性高,一次性投资较少。采用特制筛网,筛分效率高,使用寿命长。滚筒筛分机,是对物料大小进行分级处理的筛分设备,工艺布置简单,主要由进出料口、电机、减速机、机架、滚筒装置等组成,可以用于化工、焦化厂、矿山、电厂、建材、冶金等行业,常用在中、细粒物料的分级筛分,以提高物料的质量。

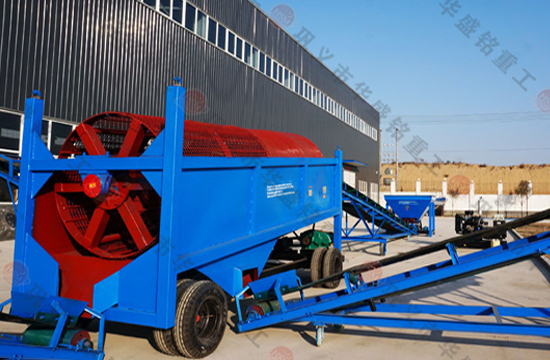

产品实拍图:



性能特点

1. 筛分效率高  2.工作环境好
3.设备噪音低  4. 使用寿命长



工作原理

滚筒筛主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。滚筒装置倾斜安装于机架上。电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料(筛下产品)经滚筒后端底部的出料口排出,不合格的物料(筛上产品)经滚筒尾部的排料口排出。由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。

发货现场

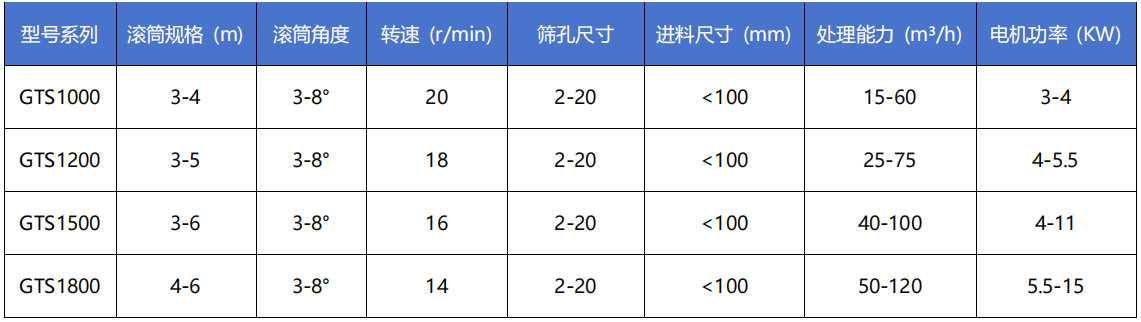

技术参数

滚筒筛
型号
简体规格
(m)
进料粒度
(mm)
产量(m3/h)
筛孔(2mm)
筛孔(20mm)
GTS820
Φ0.8X2
网孔尺寸X2.5
7
30
GTS830
Φ0.8X3
网孔尺寸X2.5
8
50
GTS1030
Φ1X3
网孔尺寸X2.5
10
60
GTS1040
Φ1X4
网孔尺寸X2.5
11
80
GTS1230
Φ1.2X3
网孔尺寸X2.5
12
100
GTS1240
Φ1.2X4
网孔尺寸X2.5
14
120
GTS1250
Φ1.2X5
网孔尺寸X2.5
15
140
GTS1530
Φ1.5X3
网孔尺寸X2.5
16
120
GTS1540
Φ1.5X4
网孔尺寸X2.5
18
150
GTS1550
Φ1.5X5
网孔尺寸X2.5
20
180
GTS1560
Φ1.5X6
网孔尺寸X2.5
22
200
